Одночастотный непрерывный лазер EFLM-SF-15хх ОЕМ модуль
EFLM-SF-15хх — это одночастотный волоконный эрбиевый РОС (DFB) лазер с ультра-узкой шириной спектральной линии (FWHM).

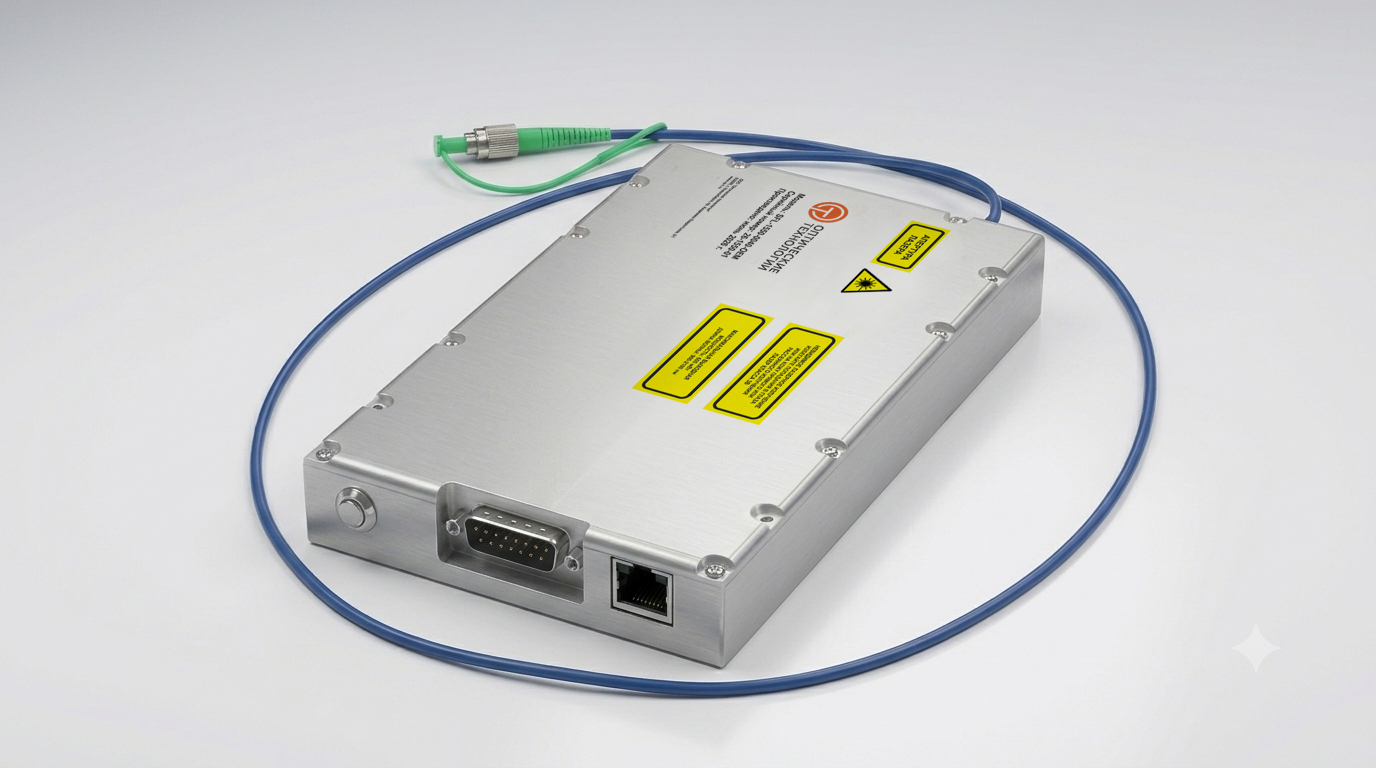

Модель выполнена в форм факторе OEM-модуля и предназначена для использования в качестве лазерного источника в различных системах. Модуль обеспечивает точную термическую настройку длины волны в широком диапазоне, а также быструю пьезо-подстройку с использованием внешнего драйвера.
Модуль включает в себя задающий лазер с драйвером и предусилителем.
| Параметр | Значение |
|---|---|
| Режим работы | Непрерывный (CW), одночастотный, TEM₀₀ |
| Стандартные длины волн | 1550.12 нм, 1556.30 нм, 1560.48 нм |
| Пользовательский диапазон длин волн | 1532 – 1578 нм |
| Диапазон термостабильной настройки длины волны¹ | 0.5 нм |
| Ширина спектральной линии (FWHM) | < 5 кГц |
| Номинальная выходная мощность | 30 – 40 мВт |
| Стабильность выходной мощности² | < 1% (типично < 0.5%) |
| Качество пучка (M²) | < 1.05 (типично < 1.02) |
| Диапазон настройки пьезоэлемента³ | > 60 МГц/В (при 0–100 В) |
| Модуляция длины волны³ | До 10 кГц |
| Поляризация | Линейная (PER > 23 дБ) |
| Уровень RIN (пик ~0.7 МГц) | < –105 дБ/Гц @ пике, < –140 дБ/Гц @ 10 МГц |
| Оптический изолятор на выходе | Да |
| Оптический выход⁴ | Волоконный кабель с разъемом FC/APC |
Примечания
- Опционально — диапазон настройки длины волны до 1 нм
- В течение 8 часов при стабильной температуре основания в пределах ±0,2 °C после 30 минут прогрева
- Внешний PZT-драйвер: 0–100 В, модуляция до 10 кГц
- Опционально: тип выходного интерфейса может быть изменён по запросу заказчика
Ключевые особенности
Сверх-узкая ширина линии спектра
Термическая настройка длины волны
Быстрая пьезо-подстройка длины волны
Высокое качество пучка
Высокая стабильность мощности
Низкий уровень RIN
Области применения
- Атомное охлаждение
- Квантовая оптика и вычисления
- Связь в свободном пространстве
- Оптическое зондирование
- Нелинейный источник накачки
- Когерентная связь
- Высокоточная спектроскопия
